Term 2 காந்தவியல் மற்றும் மின்காந்தவியல்

Download Tamil Nadu 9th Standard Science question papers, model tests, one-mark questions, important questions, and public exam papers in PDF format. Free study materials and answer keys for TN State Board students.

Questions:

Generic 2

3 x 2 = 6

ஃபாரடேயின் மின்காந்தத்தூண்டல் விதிகளைத் தருக.

ஒரு வானொலிப் பெட்டியில், அது வீட்டின் முதன்மைச் சுற்றிலிருந்து மின்சாரம் ஏற்று இயங்கும் வண்ணம் ஒரு மின்மாற்றி பொருத்தப்பட்டுள்ளது. இது ஏற்று மின்மாற்றியா அல்லது இறக்கு மின்மாற்றியா?

DC யை விட ACன் சிறப்பியல்புகளைக் கூறுக

Generic 3

2 x 3 = 6

ஒரு மின்மாற்றியானது ஒரு வீட்டின் அழைப்பு மணிக்கு 240 V AC மூலத்திலிருந்து 8 V மின்னழுத்தம் கொடுக்குமாறு அமைக்கப்பட்டுள்ளது. முதன்மை சுருள் 4800 சுற்றுகள் கொண்டுள்ளது. துனைச்சுருளில் எத்தனை சுற்றுகள் இருக்கும்?

காப்பிடப்பட்ட கம்பிகளைக் கொண்ட A மற்றும் B என்னும் இரண்டு கம்பிச்சுருள்கள் ஒன்றுக்கொன்று அருகில் வைக்கப்பட்டுள்ளன. கம்பிச்சுருள் A கால்வனாமீட்டருடனும் கம்பிச்சுருள் B சாவி வழியாக மின்கலனுடனும் இணைக்கப்பட்டுள்ளன
(அ) சாவியை அழுத்தி கம்பிச்சுருள் B யின் வழியாக மின்சாரம் பாயும் பொழுது என்ன நிகழும்?
(ஆ) கம்பிச்சுருள் B யில் மின்னோட்டம் தடைபடும்பொழுது என்ன நிகழும்

Generic 5

3 x 5 = 15

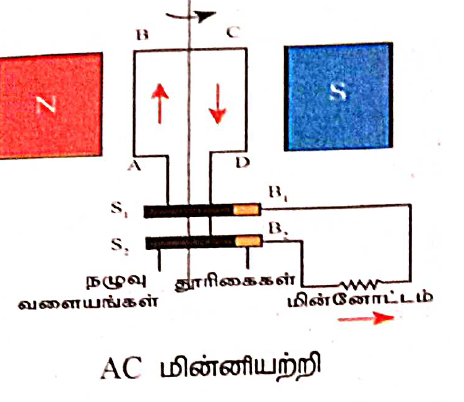

ஒரு AC மின்னியற்றியின் நேர்த்தியான வரைபடம் வரைக.

மின்மாற்றியின் இரு வகைகளை விளக்கவும்

DC மோட்டாரின் தத்துவம், அமைப்பு மற்றும் வேலை செய்யும் விதம் ஆகியவற்றை விளக்கவும்.

Problems

3 x 2 = 6

ஒரு மின்மாற்றியின் முதன்மை சுருளில் 800 சுற்றுகள் உள்ளன, துனைச் சுருள் 8 சுருள்களை கொண்டுள்ளது. இது ஒரு 220V AC மூலத்துடன் இணைக்கப்பட்டுள்ளது. வெளியீடு மின்னழுத்தம் என்னவாக இருக்கும்?

10.

காந்தப் புலத்திற்கு செங்குத்தாக வைக்கப்பட்ட ஒரு குறிப்பிட்ட நீளமுடைய மின்னோட்டம் பாயும் கடத்தியானது ஒரு வலுவான விசை Fக்கு உட்படுகிறது. மின்னோட்டமானது நான்கு மடங்காகவும், நீளம் பாதியாகவும் மற்றும் காந்தபுலம் மூன்று மடங்காகவும் அதிகரித்தால் விசை எவ்வாறு அமையும்?

11.

5 A மின்னோட்டம் பாயும் 50 செ.மீ நீளமுடைய ஒரு கடத்தியானது 2 \(\times\) 10^-3 T வலிமையுடைய காந்த புலத்திற்கு செங்குத்தாக வைக்கப்படுகிறது. கடத்தி மீது செயல்படும் விசையை கண்டுபிடிக்க.

Visit QB365-SLMS - https://www.qb365.in/slms/

Answers Key:

Generic 2

3 x 2 = 6

1) தூண்டப்பட்ட மின்னோட்டத்தின் திசை லென்ஸின் விதியால் விளக்கப்படுகிறது. கம்பிச்சுருளில் தூண்டப்பட்ட மின்னோட்டமானது அது உருவாகக் காரணமாயிருந்த காந்தப்பாய மாற்றத்தை எதிர்க்கும் என்பதே லென்ஸ் விதியாகும்.
2) வலது கையின் பெருவிரல், சுட்டுவிரல், நடுவிரல் ஆகியவற்றை நீளவாக்கில் ஒன்றுக்கொன்று செங்குத்தாக நீட்டும்போது சுட்டுவிரல் காந்தப்புலத்தின் திசையையும் பெருவிரல் கடத்தி இயங்கும் திசையையும் குறித்தால் நடுவிரல் மின்னோட்டத்தின் திசையைக் குறிக்கும். இது மின்னியற்றி விதி என்றும் ஃபிளெமிங்கின் வலது கை விதி எனவும் அழைக்கப்படுகிறது.

வானொலிப் பெட்டியில் பொருத்தப்பட்டுள்ள மின் மாற்றி இறக்கு மின்மாற்றி.

i. ஏற்று மின்மாற்றி உதவியுடன் மாறுதிசை மின்னோட்டத்தை அதிக தூரங்களுக்கு அனுப்ப முடியும்.
ii. மாறுதிசை மின்னோட்டத்தினை எளிதில் நேர்மின்னோட்டமாக மாற்றலாம்.
iii. மாறுதிசை மின்னோட்டத்தினை எளிதில் உற்பத்தி செய்யலாம்.

Generic 3

2 x 3 = 6

E_s / E_p = N_s/N_p
N_s = E_s/E_p \(\times\) N_p
= 8/240 \(\times\) 4800
N_s = 4800/30 = 160 சுற்றுக்கள்

அ) கால்வனாமீட்டரில் ஒரு விலகல் ஏற்படுகிறது.
ஆ) மீண்டும் கால்வனாமீட்டரில் ஒரு விலகல் ஏற்படுகிறது. ஆனால் இது எதிர் திசையில் இந்த விலகல் ஏற்படுகிறது.

Generic 5

3 x 5 = 15

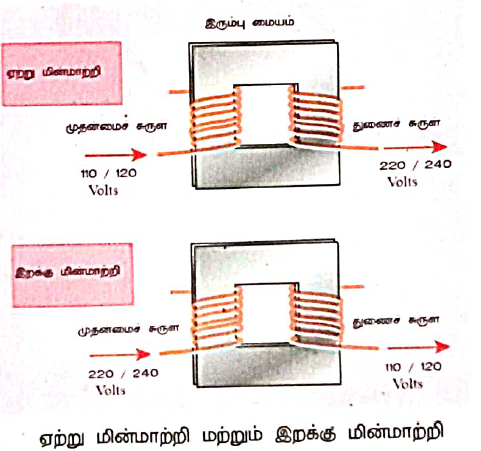

(i) ஏற்று மின்மாற்றி: ஒரு குறைந்த மாறுதிசை மின்னழுத்தத்தை உயர் மாறுதிசை மின்னழுத்தமாக மாற்றுவதற்காகப் பயன்படுத்தப்படும் மின்மாற்றி ஏற்று மின்மாற்றி என்று அழைக்கப்படுகிறது. அதாவது (Vs > Vp). ஒரு ஏற்று மின்மாற்றியில் முதன்மைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கையை விட துணைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கை அதிகமாகும் (Ns > Np).
(ii) இறக்கு மின்மாற்றி: உயர் மாறுதிசை மின்னழுத்தத்தை குறைந்த மாறுதிசை மின்னழுத்தமாக மாற்றுவதற்காக பயன்படுத்தப்படும் மின்மாற்றி இறக்கு மின்மாற்றி என்று அழைக்கப்படுகிறது. அதாவது (Vs < Vp). ஒரு இறக்கு மின்மாற்றியில், முதன்மைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கையை விட துணைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கை குறைவாக இருக்கும் (Ns < Np).

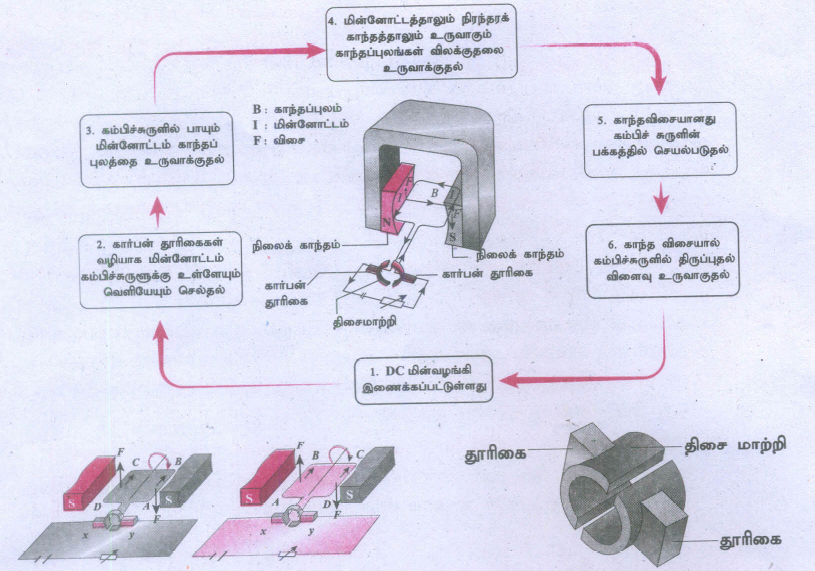

(i) இப்படத்தில் ஒரு எளிய கம்பிச்சுருள் ஒரு காந்தத்தின் இரு துருவங்களுக்கு நடுவே வைக்கப்பட்டுள்ளது. தற்போது கம்பி சுருள் AB எனும் பிரிவில் மின்னோட்டத்தின் திசை B ஐ நோக்கி செல்கிறது. ஆனால் கடத்திப் பிரிவு CD யில் மின்னோட்டதிசை எதிராக இருக்கும். கடத்திப் பிரிவு AB யிலும் CD யிலும் மின்னோட்டம் எதிரெதிர் திசைகளில் செல்வதால், பிளெமிங்கின் இடது கை விதியின் படி அவற்றின் இயக்கத்திசைகளும் எதிரெதிராக இருக்கும். கம்பிச் சுருள் இரு முனைகளிலும் விசையானது எதிரெதிர் திசைகளில் இருப்பதால் அவை சுழல்கின்றன.
(ii) மின்னோட்டமானது ABCD வழியாக இருந்தால், கம்பிச் சுருள் முதலில் கடிகாரத் திசையிலும் பின் எதிர் திசையிலும் சுழலும், கம்பிச் சுருள் ஒரே திசையில் அதாவது கடிகாரத்திசையில் இயங்க வேண்டுமானால் மின்னோட்டமானது, சுழற்சியின் முதல் பாதியில் ABCD யிலும், இரண்டாவது பாதியில் DCBA வழியாகவும் பாய வேண்டும். மின்னோட்டத்தின் திசையை மாற்ற, பிளவு வளைய திசைமாற்றி எனும் ஒரு சிறிய கருவி பயன்படுத்தப்படுகிறது.
(iii) பிளவு வளையத்தில் உள்ள இடைவெளியானது முனையம் X மற்றும் Y உடன் இணைந்திருக்கும்போது சுருளில் மின்னோட்டம் இருப்பதில்லை. ஆனால், சுருள் நகர்வதால், அது தொடர்ந்து முன்னோக்கி நகர்ந்து இரு பிளவு வளையங்களில் ஏதாவது ஒரு கார்பன் தூரிகைகள் X மற்றும் Y யுடன் தொடர்பு கொள்ளும். இந்த மின்னோட்டத் திருப்புதல் ஒவ்வொரு அரைச் சுழற்சியிலும் நிகழ்ந்து கம்பிச்சுருளில் தொடர்ச்சியான சுழற்சியை ஏற்படுத்துகிறது.
